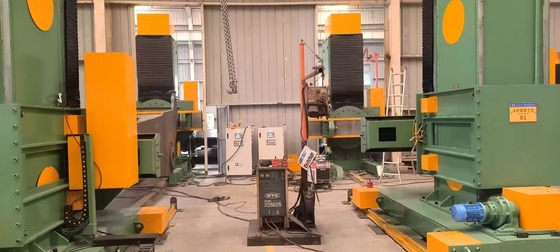

STWB100 Posicionador de elevación asíncrono de cabeza y cola

- ¿ Qué?El posicionador asíncrono de elevación de cabeza y cola STWB100 es un dispositivo especializado diseñado para facilitar la soldadura y el montaje de piezas de trabajo grandes mediante el ajuste de su posición y ángulo,Mejorando así la comodidad operativa y la calidad de la soldadura.- ¿ Qué?

Características clave:

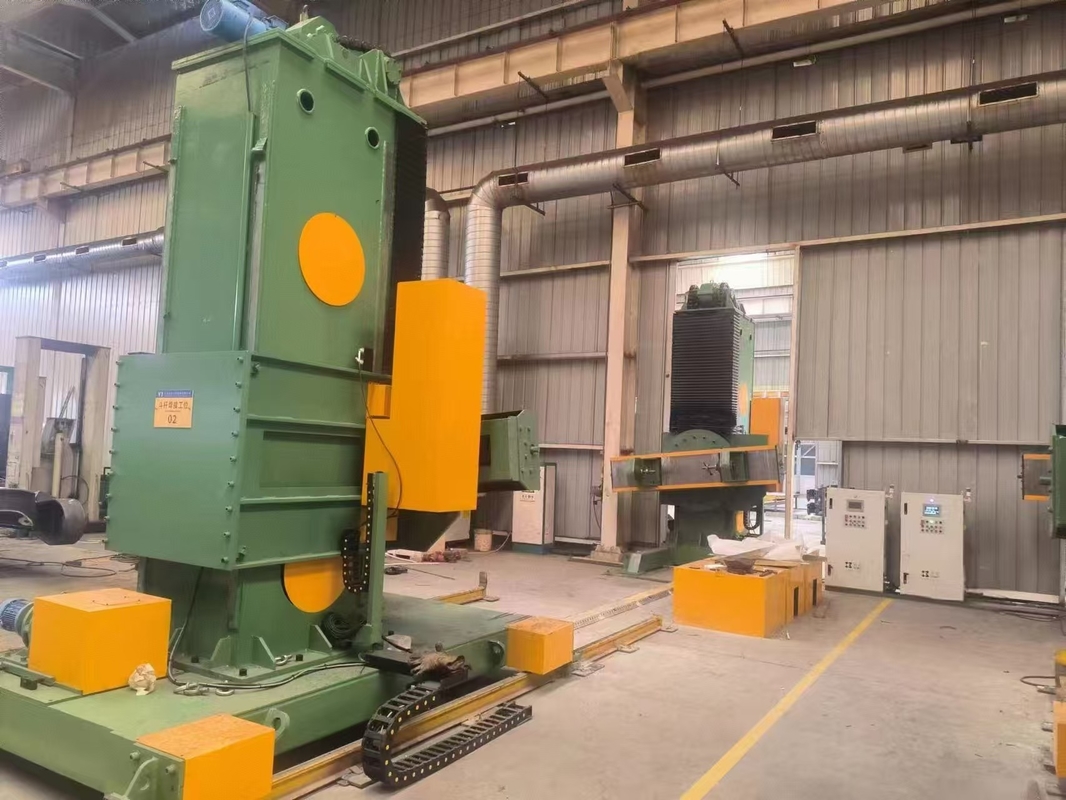

• Composición estructural: El posicionador se compone principalmente de una columna activa, una columna pasiva, un carro de viaje, un mecanismo de inclinación, un mecanismo de elevación, un dispositivo conductor y un sistema de control.- ¿ Qué?

• Diseño de columna: Las columnas cuentan con una estructura de caja hueca, fabricada a partir de acero perfilado y placas de acero al carbono de alta calidad mediante soldadura.Las columnas adoptan una configuración rectangular de vigas y rieles de guía, con los rieles de guía hechos de acero 45#. Se realiza post-soldado, recocido de alivio de tensión y mecanizado de precisión para garantizar una excelente rigidez y resistencia,mantenimiento de las prestaciones libres de deformación durante un uso prolongado.- ¿ Qué?

• Carruaje de viaje de columna pasiva: La columna pasiva está montada en un vagón de viaje que comprende una base, ruedas de viaje, eje de accionamiento, eje accionado, componentes de transmisión y abrazaderas de rieles.La base es una estructura de marco rectangular soldada con perfiles y placasLos componentes como las ruedas de viaje, los ejes de accionamiento y los ejes accionados están mecanizados con precisión a partir de acero al carbono de alta calidad.- ¿ Qué?

• Mecanismo de inclinación: Este mecanismo incluye una unidad de accionamiento y accesorios. La unidad de accionamiento utiliza un motor de freno de CA acoplado con un reductor de engranajes de gusano. El piñón de salida del reductor de engranajes de gusano se enlaza con un rodamiento giratorio,Las características de autobloqueo combinadas del motor de freno CA y el engranaje de gusano garantizan que la mesa de trabajo pueda bloquearse con seguridad en cualquier posición.- ¿ Qué?

• El rodamiento giratorio: Se emplea un rodamiento giratorio de bola de una sola fila, que ofrece una estructura racional, buena rigidez, peso ligero y una vida útil prolongada.Está equipado con un sello de goma resistente al calor para evitar la fuga de lubricante y la entrada de polvo externo, por lo que es adecuado para ambientes de soldadura duros.- ¿ Qué?

• Mecanismo de elevación: Compuesto por un motor reductor, ruedas dentadas, cadenas, dispositivos de guía y contrapesos, este mecanismo funciona mediante el motor reductor que acciona los ruedas dentadas y las cadenas,haciendo que la placa de deslizamiento se mueva verticalmente a lo largo de los rieles de guíaLas características de doble autobloqueo del motor de freno de CA y el engranaje de gusano aseguran que la placa deslizante se pueda bloquear con seguridad en cualquier posición.- ¿ Qué?

• Dispositivo de guía: El dispositivo de guía, que conecta la columna y la placa deslizante, cuenta con una gran capacidad de carga.con una capacidad de carga de más de 300 kVA,Este diseño permite ajustar fácilmente el espacio libre entre el dispositivo de guía y la columna, y se proporcionan cubiertas protectoras.- ¿ Qué?

Ámbito de aplicación:

1. Unidad principal: Incluyendo la columna activa, la columna pasiva, el carro de viaje, el mecanismo de inclinación y el mecanismo de elevación.- ¿ Qué?

2. Sistema de control eléctrico: Gestiona las diversas funciones del posicionador, garantizando el correcto funcionamiento.- ¿ Qué?

3. Panel de control: Permite a los operadores controlar y ajustar el equipo.- ¿ Qué?

4. Pendiente remoto: Proporciona capacidades de operación remota, mejorando la comodidad y la seguridad.- ¿ Qué?

A través de su diseño avanzado y fabricación de alta calidad, el posicionador de elevación asíncrono de cabeza y cola STWB100 garantiza eficiencia y fiabilidad en la soldadura y ensamblaje de piezas de trabajo grandes.
