Plataforma de elevación de carga pesada para soldadura de costura longitudinal de tubos de gran diámetro

Plataforma de elevación de trabajo pesado para soldadura de costuras longitudinales de tubos de gran diámetro

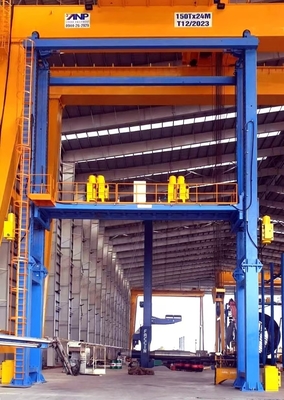

La plataforma de soldadura tipo pórtico MH150 es un sistema de elevación de grado industrial diseñado para la soldadura de costura longitudinal (LS) de alta precisión en piezas de trabajo cilíndricas extra grandes como torres eólicas,recipientes a presiónCon una carrera de elevación máxima de 7500 mm y una envergadura de plataforma de 15 m × 9,8 m, ofrece un rendimiento robusto, una alta capacidad de carga y sistemas de seguridad confiables para el operador.

Descripción general del sistema

• Estructura:
  El sistema se compone de dos columnas verticales (parte superior e inferior), una plataforma de elevación, un mecanismo de elevación, módulos de deslizamiento motorizados de doble eje, escaleras de seguridad y un sistema de control eléctrico completo.

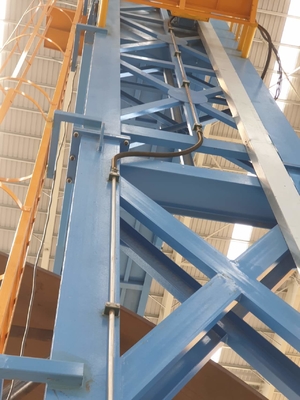

• Las columnas:
  Construido con perfiles y placas soldadas. La sección superior incluye pistas verticales para un recorrido preciso de plataforma hacia arriba y hacia abajo. El diseño garantiza una excelente rigidez y equilibrio estructural.

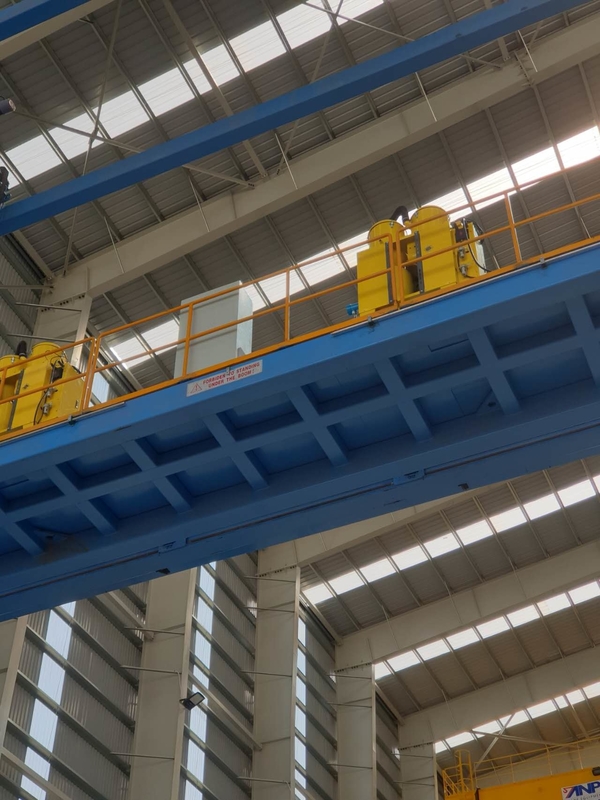

• Plataforma de elevación:
  Fabricada con un perfil y un marco de chapa soldado con piso antideslizante y barandillas de tres lados, la plataforma integra:

  • Carruaje de guía con seis juegos de ruedas de guía ajustables al centro.

  • Sistema de detención de caídas que bloquea mecánicamente el carro en caso de falla de la cadena.

  • Dos unidades de deslizamiento motorizadas (300 × 300 mm) para la instalación de antorchas de soldadura, con guía lineal de bastidor y piñón.

• Mecanismo de elevación:
  Utiliza dos motores de frenos CA de 3 kW con sistema de accionamiento de cadena y ruedas dentadas, equipados con contrapesos para una elevación suave y estable.

Especificaciones técnicas

Características clave

• Motores de elevación dobles con contrapeso para un movimiento vertical suave

• Construcción soldada para uso pesado, adecuada para tuberías grandes de hasta 15 m de diámetro

• Conjuntos de ruedas de guía regulables para una orientación vertical precisa

• Mecanismo integrado de seguridad para frenar caídas

• Mecanismos deslizantes de doble eje para el posicionamiento flexible de la antorcha de soldadura

• Diseñado para cumplir con el servicio continuo (24/7) en ambientes costeros con alta humedad
