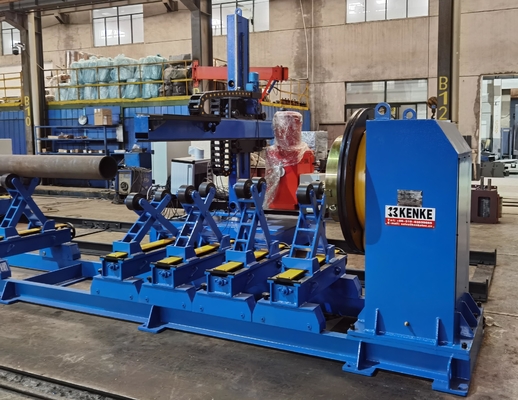

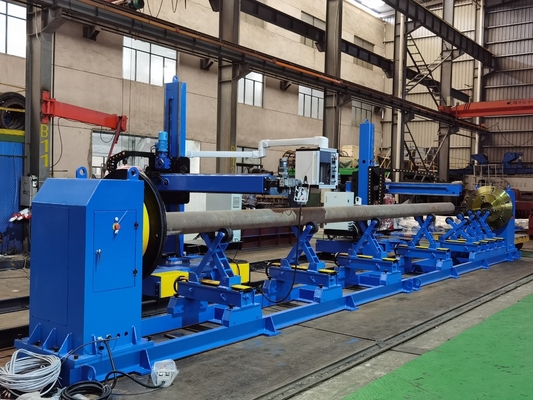

VFD TWB40 posicionador de soldadura de tuberías con 3 mandíbulas y dobles rodillos de soporte

Solución de posicionamiento de trabajo pesado para soldadura circunferencial de tuberías

El TWB40 es un posicionador de soldadura de tuberías de alto rendimiento diseñado para girar y sujetar con precisión componentes cilíndricos para operaciones de soldadura de circunferencia.Incluye un poderoso soporte para la cabeza, rodillos de soporte dobles ajustables y un mandíbula autocentrada de 3 mandíbulas para un manejo flexible y seguro de las tuberías.Este posicionador es particularmente adecuado para aplicaciones de soldadura TIG/MIG/MAG de alto amperaje en recipientes a presión, tuberías y componentes tubulares largos.

Estructura y características

• Cubierta con accionamiento giratorio:
  El motor rotativo principal está compuesto por un motor CA + reductor de gusano.garantizar una alta eficiencia de transmisión y una rotación estable.

• Sistema de rodillos de doble soporte:
  Se incluyen dos rodillos de soporte ajustables, con ruedas de acero en vigas elevadas manualmente.La distancia entre los rodillos y la altura se pueden ajustar para adaptarse a diámetros de recipientes de hasta 720 mm (o 1150 mm con adaptadores de boquilla)Un sistema de tornillo de conducción manual + bogie permite un posicionamiento lineal suave del rodillo.

• Cuadro de base de trabajo pesado:
  La base está soldada con acero perfilado y placas gruesas. Las interfaces mecanizadas garantizan la correcta alineación de la cabeza y los soportes de rodillos.

• Chuck de 3 mandíbulas y autocentrado:
  El mandril estándar permite sujetar rápidamente los extremos de las tuberías dentro del rango de diámetro de 100-500 mm. Montado a través de pernos en T en la mesa giratoria.

• Sistema de control:
  Equipado con VFD (Variable Frequency Drive) para el ajuste de velocidad sin pasos, y una caja de control remoto con cable de 6 metros para el funcionamiento a distancia segura.

Especificaciones técnicas

Ventajas clave

• Rotación de torsión alta para tuberías pesadas

• Sistema de soporte de rodillos versátil para piezas de trabajo de varios tamaños

• El eje de autocentrarse para la instalación rápida de tuberías

• Control de rotación totalmente variable

• Compatible con los procesos TIG/MIG/MAG

• Diseño modular y mantenible
